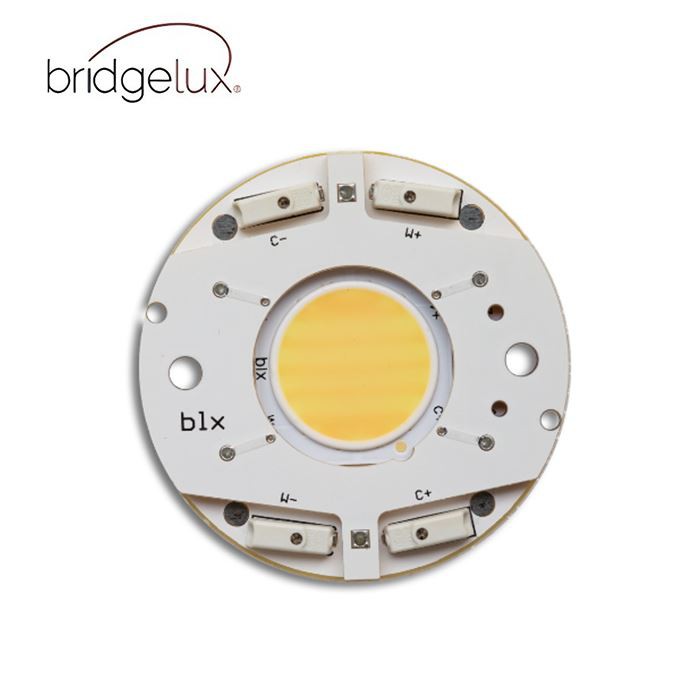

Vesta® SE Series hangolható fehér Gen 2 15mm integrált tömb S2 tartóval
Bridgelux® Vesta® SE Series hangolható fehér Gen 2 15mm integrált tömb S2 tartóval
Leírás
Bridgelux® Vesta® SE Series hangolható fehér Gen 2 15mm integrált tömb S2 tartóval

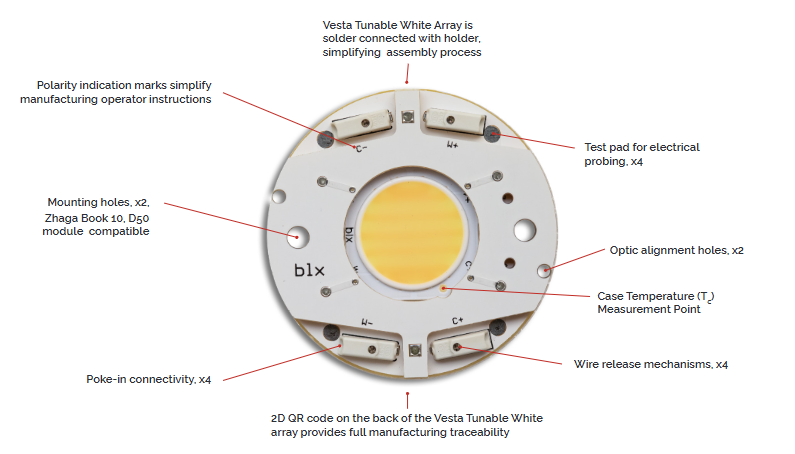

A Bridgelux tömbök teljesen megtervezett eszközök, amelyek egyenletes hő- és optikai teljesítményt biztosítanak egy tervezett mechanikai platformon. A tömbök számos olyan funkciót tartalmaznak, amelyek leegyszerűsítik a tervezési integrációt és az összeszerelést.
|
Termékcsalád |
Termék |
Alkatrészszám |
Doc száma |
Gen |
LES méret (mm) |
CCT tartomány (K) |
CRI |
Typ. FLUX (lm) legmagasabb CCT |
Áram (mA) |
Feszültség (V) |
Teljesítmény (W) |
Hatékonyság (lm/W) |
Alapfelület mérete (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BXRV Vesta TW | Vesta SE hangolható fehér 15mm | BXRV-TR-2750G-30A0-A23-S2 | DS363 | 2 | ⌀16.3 | 2700-5000 | 90 | 2812 | 650 | 36 | 23.5 | 120 | ⌀44.8 |
| BXRV Vesta TW | Vesta SE hangolható fehér 15mm | BXRV-TR-2765G-30A0-A23-S2 | DS363 | 2 | ⌀16.3 | 2700-6500 | 90 | 2812 | 650 | 36 | 23.5 | 120 | ⌀44.8 |
Táblázat 1: Kiválasztási útmutató, mérési adatok
|
Alkatrészszám |
Névleges CCT 1 Tc=85 fok (K) |
Tipikus CRI 2 Tc=85 fok |
Névleges Hajtás Jelenlegi, per csatorna (mA) |
Tipikus Vf 3 Tc=25 fok (V) |
Tipikus Hatalom Tc=25 fok (W) |
Tipikus Pulzáló Fényáram 3, 4, 5 Tc=25 fok (lm) |
Tipikus Hatékonyság T =25 fok 5 (lm/W) |
Minimális Pulzáló Fényáram 8 Tc=25 fok (lm) |
Tipikus DC fluxus T =85 fok6, 7 (lm) |
|
BXRV-TR-2750G-30A0-A- 23-S2 |
2700 |
93 |
650 |
35.3 |
22.9 |
2471 |
108 |
2224 |
2175 |
|
5000 |
92 |
650 |
36.2 |
23.5 |
2812 |
120 |
2531 |
2446 |
|
|
BXRV-TR-2765G-30A0-A- 23-S2 |
2700 |
93 |
650 |
35.3 |
22.9 |
2471 |
108 |
2224 |
2175 |
|
6500 |
92 |
650 |
36.2 |
23.5 |
2812 |
120 |
2531 |
2446 |
Táblázat 2: Az Európai Energiacímkézési Termékregiszterben (EPREL) regisztrált termékek táblázata
|
|
CCT (K) |
CRI |
Korcs- bérlés 3 (mA) |
Volt- kor 3 (V) |
Hasznos Fényáram 2 hasznos Tc=85C (lm) |
Hatalom (W) |
Hatékonyság (lm/W) |
Energia Hatékonyság Osztály 4 |
Regis- tráció Nem |
|
|
|||||||||
|
BXRV-TR-2750G-30A0-A-23-S2 |
5000 |
90 |
950 |
35.4 |
2950 |
33.7 |
87 |
G |
876534 |
|
BXRV-TR-2765G-30A0-A-23-S2 |
6500 |
90 |
950 |
35.4 |
2950 |
33.7 |
87 |
G |
879130 |
Alkatrészszám
Táblázat 3: Elektromos jellemzők
|
Rész Szám |
Névleges CCT Tc=85 fok (K) |
Névleges Hajtás Jelenlegi (mA) |
Előre Feszültség Pulzáló, Tc = 25ºC 1, 2, 3, 7 |
Tipikus Hőmérséklet Együttható az Előre Feszültség 4 ∆Vf/∆Tc (mV/ºC) |
Tipikus Termikus Ellenállás Elágazás Ügy5 (ºC/W) |
Driver kiválasztása Feszültségek 6 |
|||
|
Minimális (V) |
Tipikus (V) |
Maximális (V) |
|||||||
|
Vf Min. Forró Tc = 105ºC (V) |
Vf Max. Hideg Tc = -40ºC (V) |
||||||||
|
BXRV-TR-27xxG-30A0-A- 23-S2 |
2700 |
650 |
33.2 |
35.3 |
37.4 |
-11.5 |
0.28 |
32.3 |
38.2 |
|
5000/6500 |
650 |
34.0 |
36.2 |
38.4 |
-11.8 |
33.1 |
39.1 |
||
Táblázat 4: Maximális értékelések
|
Paraméter |
Maximális besorolás |
|
|
LED csatlakozási hőmérséklet (Tj) |
125.C |
|
|
Tárolási hőmérséklet |
-40 °C - +105.C |
|
|
Üzemi ház hőmérséklete 1 (Tc) |
105.C |
|
|
A kombinált hajtás maximális összárama4 |
950mA |
|
|
Meleg fehér 2700K |
Cool White 5000K/6500K |
|
|
Maximális meghajtóáram csatornánként3,4 |
950mA |
950mA |
|
Maximális csúcsimpulzusáram5 |
1200mA |
960mA |
|
Maximális összteljesítmény |
34.5W |
|
